Kammprofile consists of a solid metal core with concentric serrations and faced with a non-metallic material like graphite, or different kinds of PTFE.
A limited penetration of the tips of the solid core in the flange seat combined with the high compressibility of the soft material make the gasket ideal at a low seating stress.
All dimensions in a wide variety of materials are possible and available for standard and non-standard equipment gaskets.

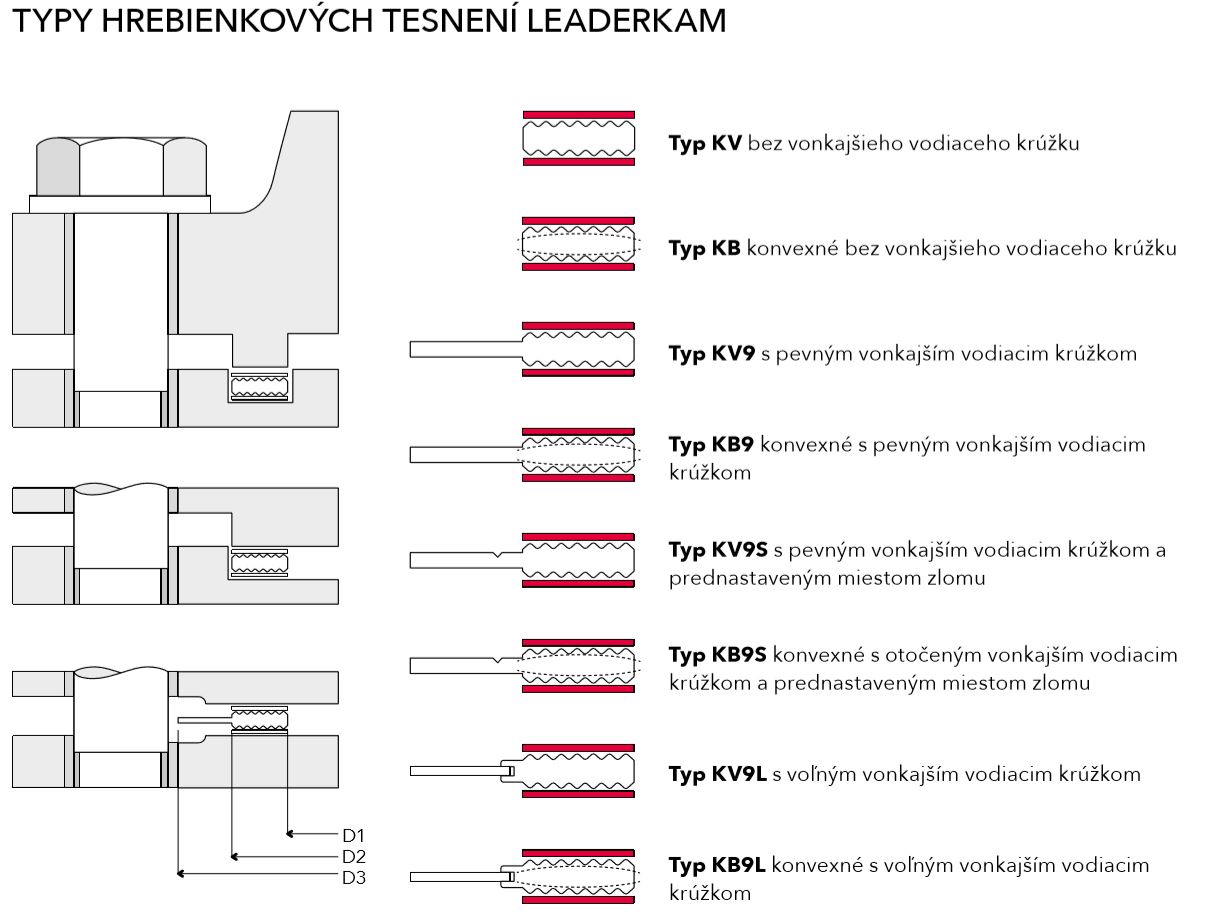

Styles
KAMMPROFILE GASKET STYLE F
KAMMPROFILE GASKET STYLE FR
KAMMPROFILE GASKET STYLE FL
Použitie
- Prírubové potrubia (DIN/ANSI)
- TA-Luft
- Drážkované príruby
- Výmenníky tepla
- Vybavenie
- Bojlery
- Vysoké tlaky
■ Hrúbka: 1,5 – 10 mm

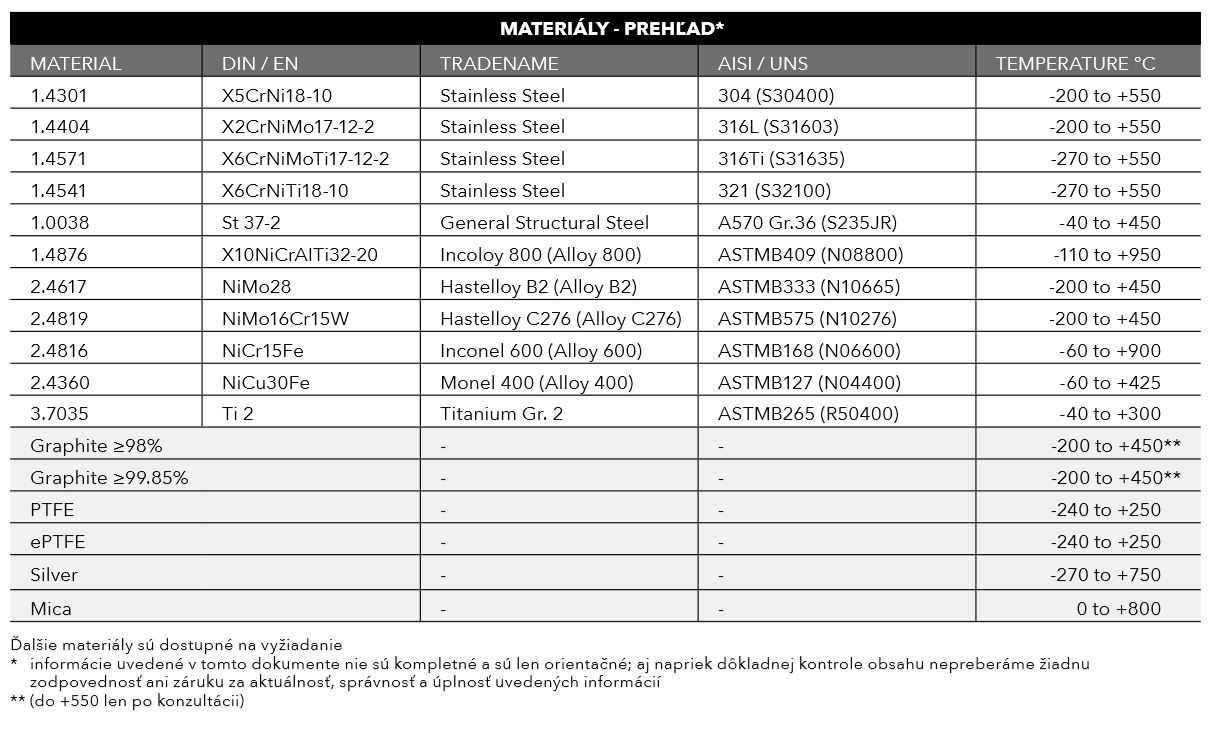

■ Nehrdzavejúca oceľ/oceľ rôznych tried
■ V závislosti od hrúbky vrstiev obsahuje nosný materiál presne definované hrebeňovité drážky
Vrstva mäkkého materiálu
■ Hrúbka: 0,5 mm alebo 1 mm
■ Grafit (-200 až +450 °C)
■ PTFE (-240 až +250 °C)
■ Sľuda (0 až +800 °C)
■ Striebro (-270 až +750 °C) Tlak
■ Max. 200 barov, v závislosti od inštalácie a povrchového tlaku Typy (tvary)
■ Kruhové, oválne, obdĺžnikové
■ S medzerami na švy podľa nákresu
Celková hrúbka
■ Štandard: 4 alebo 5 mm
